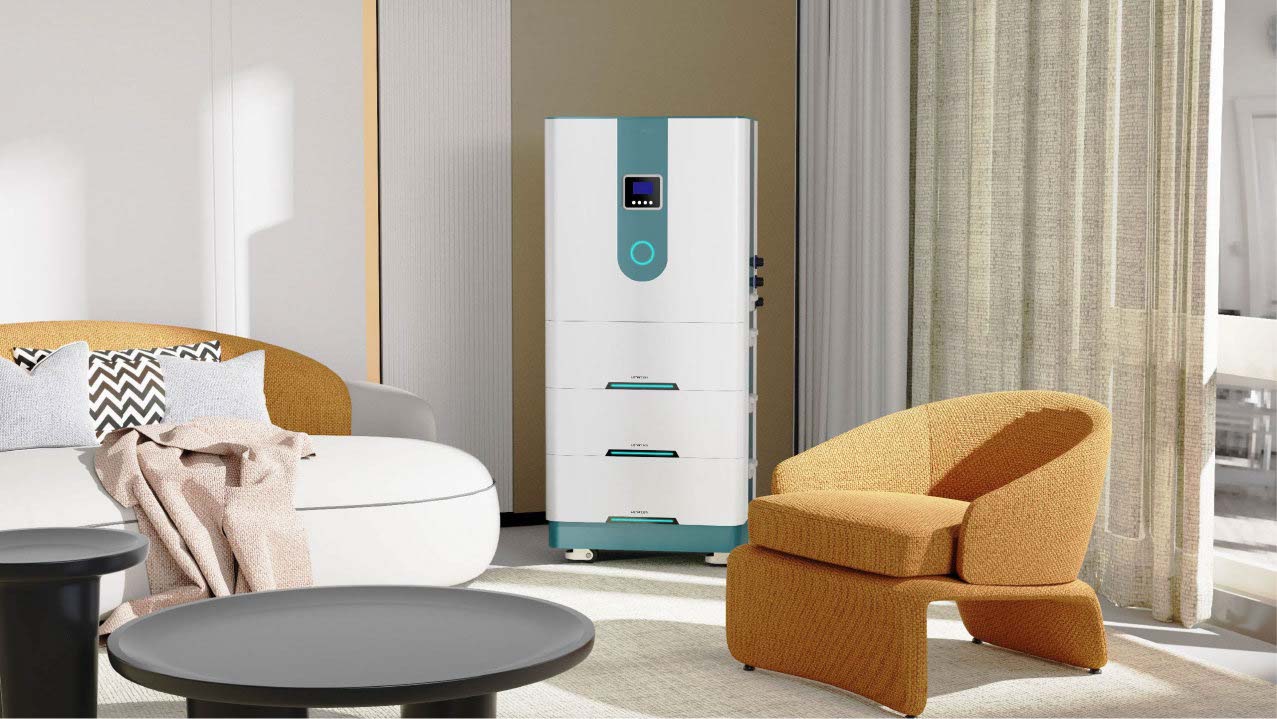

Pin lưu trữ điện mặt trời gia đình ESS All-in-one Vision

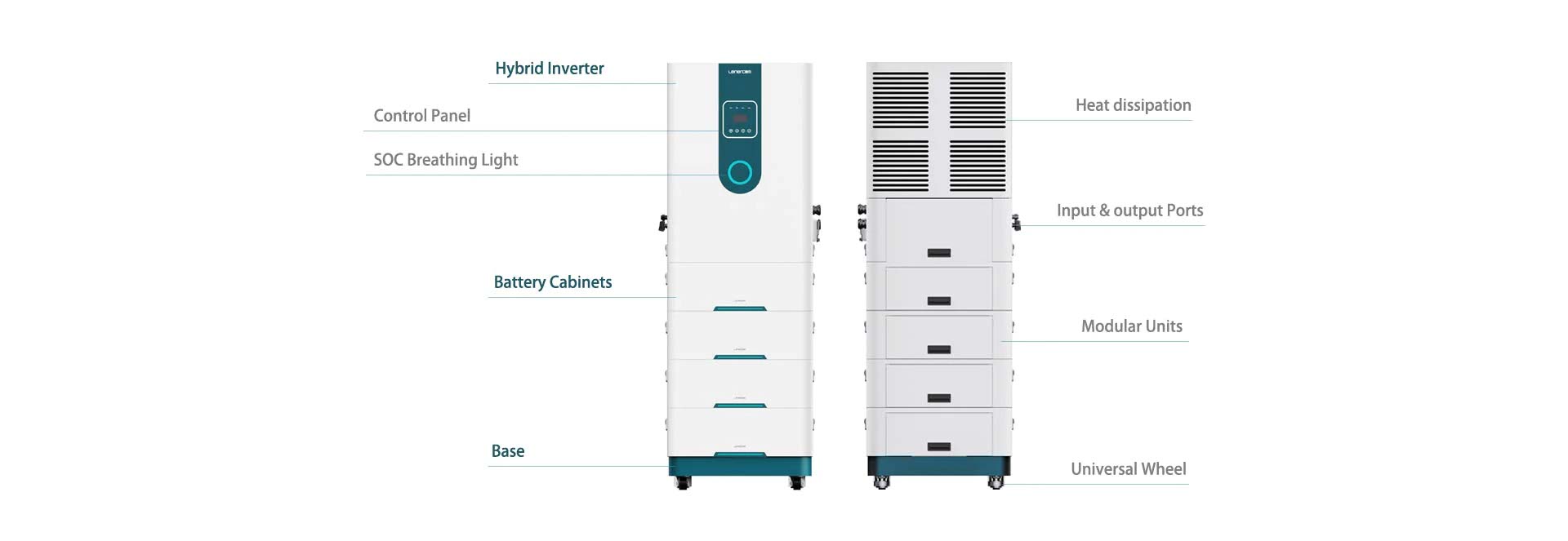

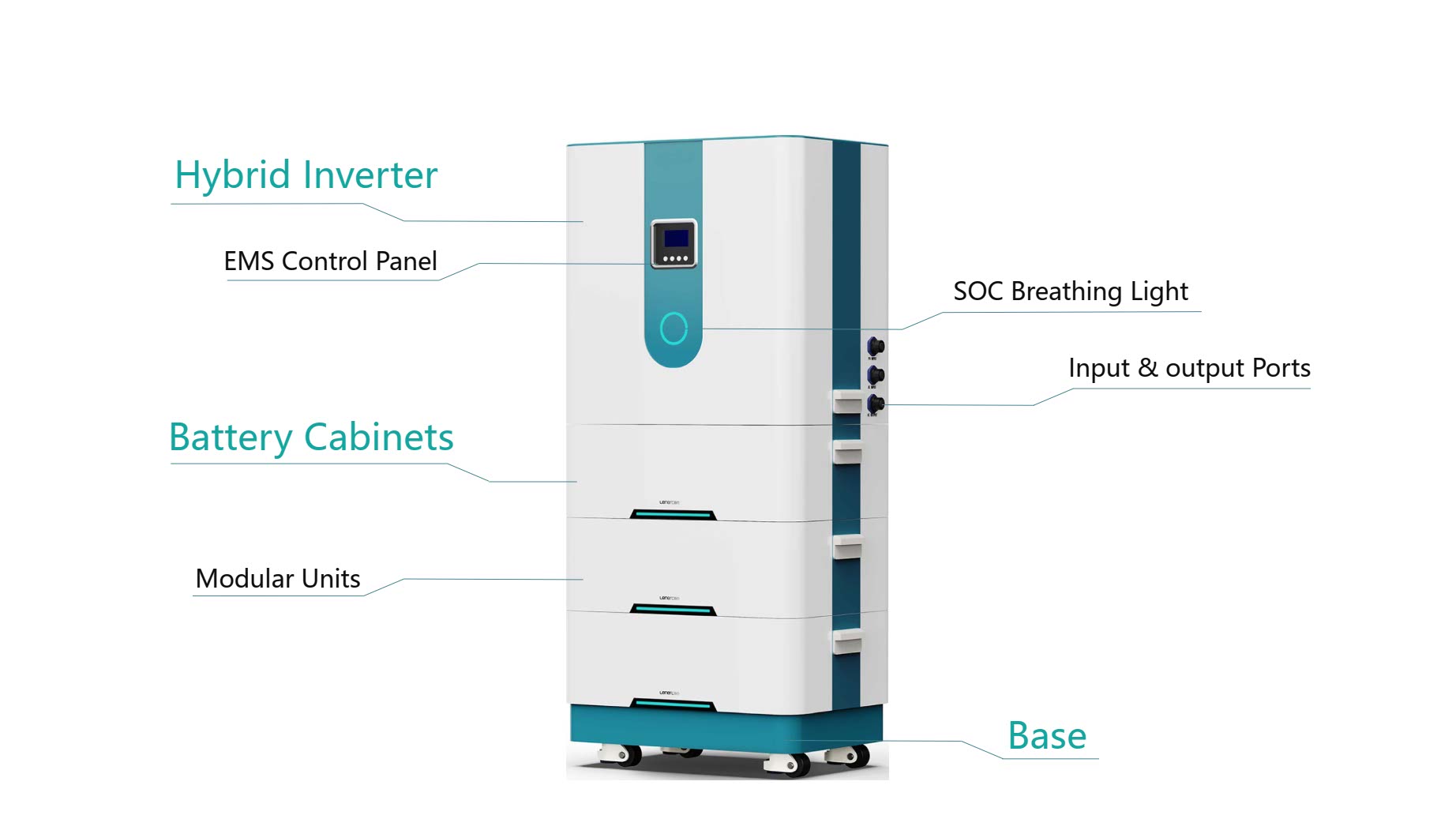

I – Mô tả sản phẩm pin lưu trữ điện mặt trời gia đình All-in-one dân dụng (Residential ESS)

Pin lưu trữ điện mặt trời gia đình ESS all-in-one Vision sử dụng công nghệ tích hợp, cho phép bạn lấy điện từ các tấm pin quang điện, lưới điện, máy phát điện diesel. Công suất của bộ biến tần hybrid có công suất từ 3kW-12kW và dung lượng pin có thể mở rộng từ 5,12kWh-46,08kWh, có thể đáp ứng mức tiêu thụ điện hàng ngày của gia đình bạn, chắc chắn là lựa chọn tốt hơn cho lưu trữ điện gia đình.

Pin lưu trữ điện mặt trời gia đình All-in-one Vision có:

Công suất:           3-12kWh

Số pha:                1 pha/ 3 pha

Dung lượng pin:  5.12-46.08kWh

II – Đặc tính kỹ thuật pin lưu trữ điện mặt trời gia đình All-in-one dân dụng điện áp thấp Vision

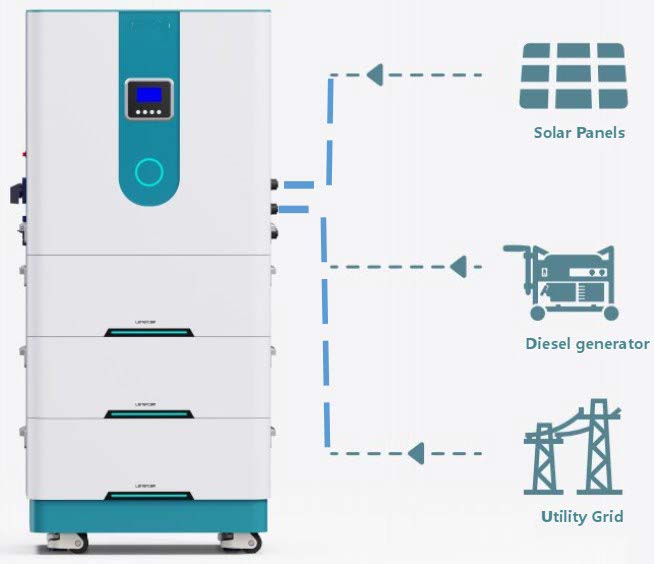

Đầu vào năng lượng đa nguồn & công tắc thông minh

Pin lưu trữ điện mặt trời điện áp thấp Vision ESS dân dụng được trang bị pin công nghệ LFP mới nhất có khả năng tương thích cao và áp dụng đầu vào nguồn điện đa nguồn như PV, lưới điện tiện ích, máy phát điện diesel. Chuyển đổi thông minh chế độ phát điện & lưu trữ điện theo các tình huống ứng dụng khác nhau.

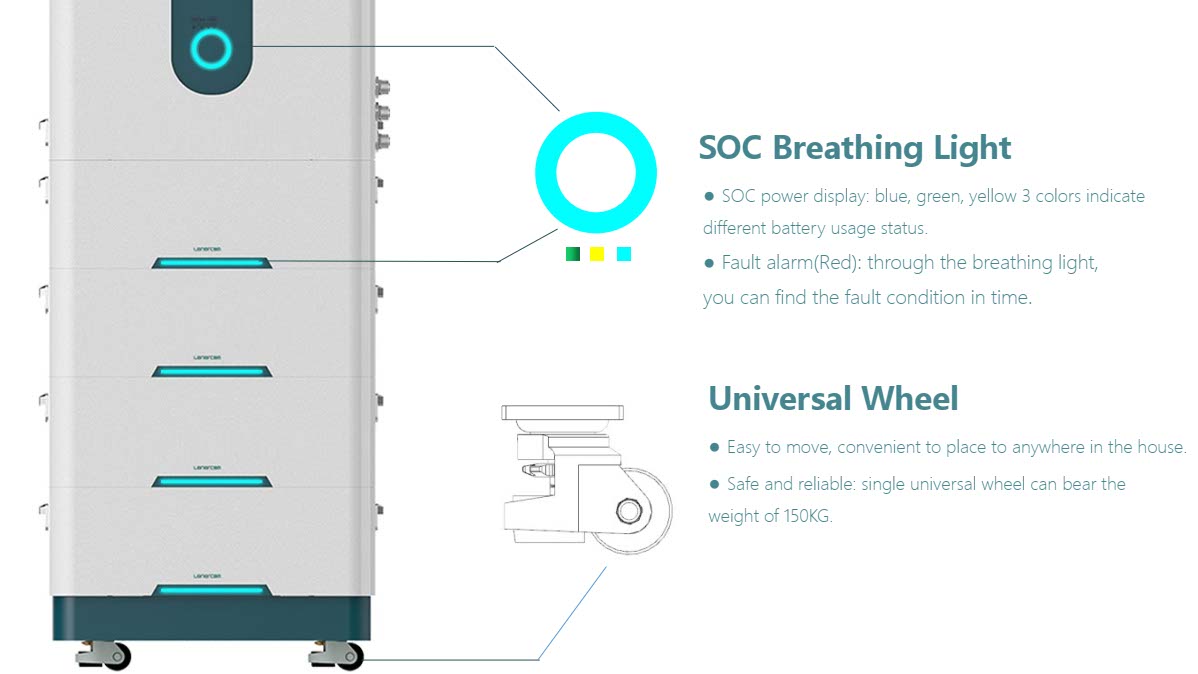

Đèn báo SOC

• Màn hình hiển thị nguồn SOC: xanh lam, xanh lục, vàng 3 màu cho biết trạng thái sử dụng pin khác nhau.
• Báo lỗi (Đỏ): thông qua đèn báo, bạn có thể tìm ra tình trạng lỗi kịp thời.

Bánh xe đa năng

• Dễ dàng di chuyển, thuận tiện để đặt ở bất cứ đâu trong nhà.
• An toàn và đáng tin cậy: bánh xe vạn năng đơn có thể chịu được trọng lượng 150kg.

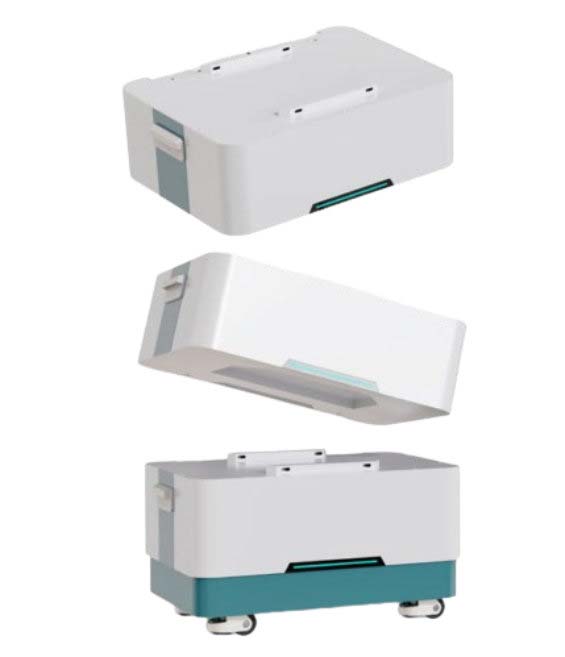

Mở rộng dung lượng linh hoạt

Pin lưu trữ điện mặt trời điện gia đình của Vision là dòng điện áp thấp thiết kế dạng mô-đun, dễ dàng mở rộng dung lượng dựa trên yêu cầu của bạn.

Bảo trì thuận tiện.

Mỗi modul pin lưu trữ điện mặt trời gia đình điện áp thấp có dung lượng 5,12kWh, có thể mở rộng tới 9 mô-đun.

Cell Pin loại A

• Pin LiFePO4
• 100% DOD
• Tuổi thọ 10.000 chu kỳ
• Bảo hành 10 năm cho pin

Hệ thống quản lý pin

• Dữ liệu chính xác hơn: Đồng thời theo dõi trạng thái hiệu suất của từng 16 cell.
• Các cell pin an toàn hơn: Tích hợp 6 bộ đầu dò nhiệt độ có độ chính xác cao.
• Nhiều chế độ bảo vệ: Quá tải, quá áp, quá dòng, quá xả, quá nhiệt, bảo vệ quá tải.
• Độ nhất quán tốt hơn: Bảo vệ mạch cân bằng thông minh.
• Tuổi thọ dài hơn: Chiến lược sạc tùy chỉnh cho ESS dân dụng, mỗi mô-đun pin được quản lý tối ưu độc lập.

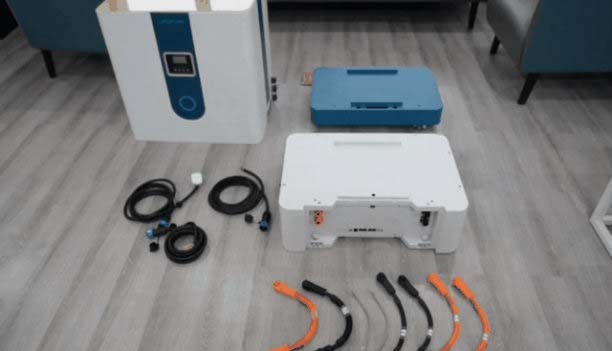

Hệ thống dây điện cực kỳ đơn giản

Chỉ có 3 loại cáp màu khác nhau (dây nối đất, cáp kết nối ắc quy, dây giao tiếp), tiết kiệm thời gian lắp ráp đi dây.

Thiết kế ổ cắm chống lỗi

Được thiết kế với ổ cắm chống lỗi để ngăn ngừa hiện tượng đoản mạch và nguy hiểm do kết nối sai cực +/- của ổ cắm.

Chống ẩm, cách điện IP67

Ổ cắm có cách điện IP67 bảo vệ hoàn toàn sự an toàn của người lắp đặt và người sử dụng.

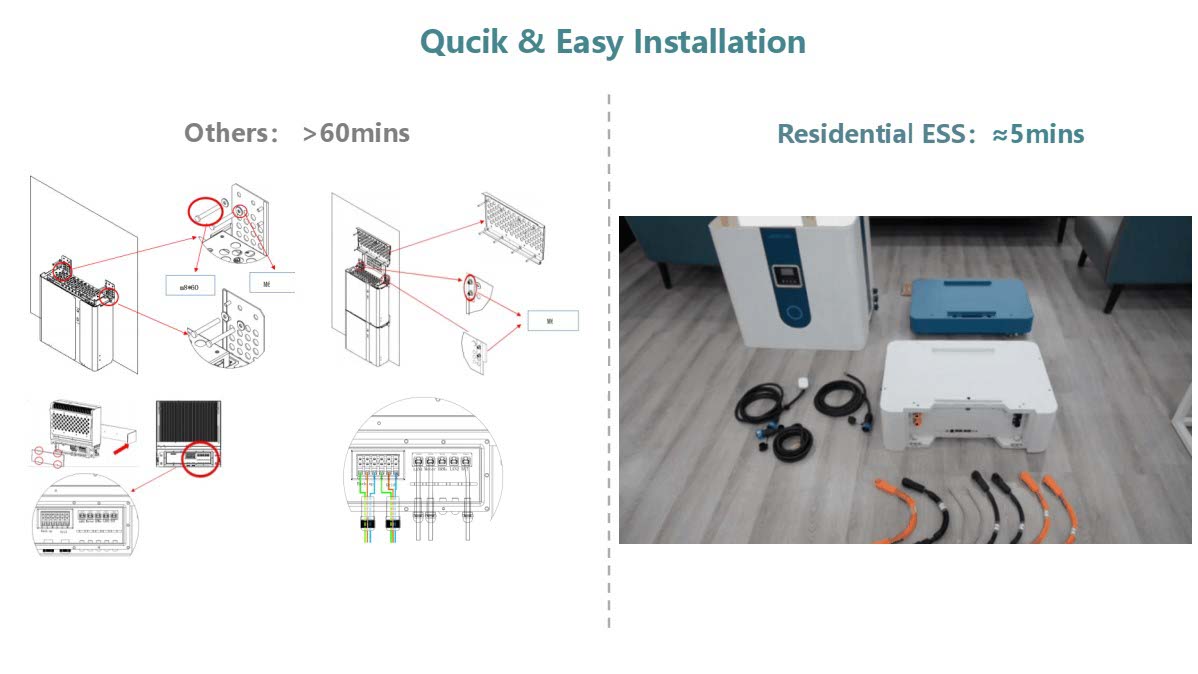

Lắp đặt dễ dàng, nhanh chóng

Điều khiển từ xa

Kết nối với phần mềm hỗ trợ APP và EMS để hiển thị trực quan trạng thái hoạt động của thiết bị dưới dạng biểu đồ trực quan, để thực hiện điều khiển từ xa và sửa chữa lỗi của toàn bộ dòng sản phẩm Vision ESS

• Chẩn đoán lỗi từ xa
• Điều khiển từ xa trên điện thoại di động
• Phát điện và bán hàng hiển thị theo thời gian thực.
• Trạng thái hoạt động hiển thị mọi lúc mọi nơi.

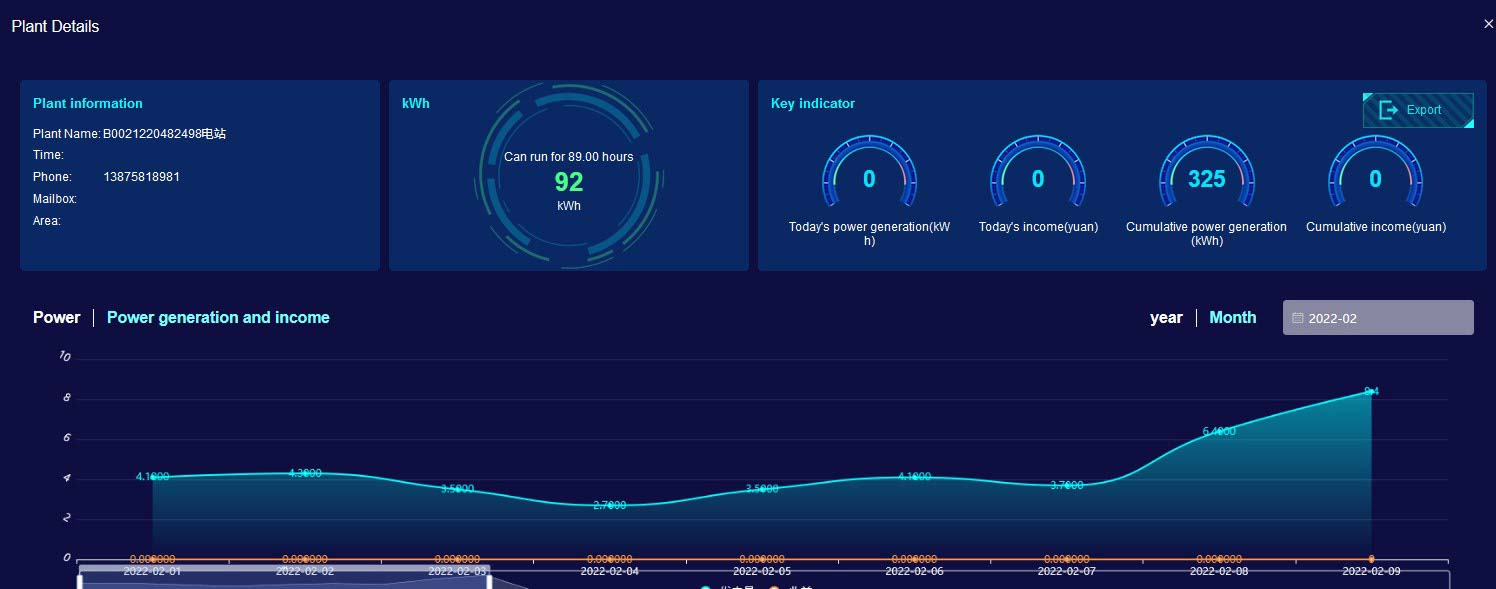

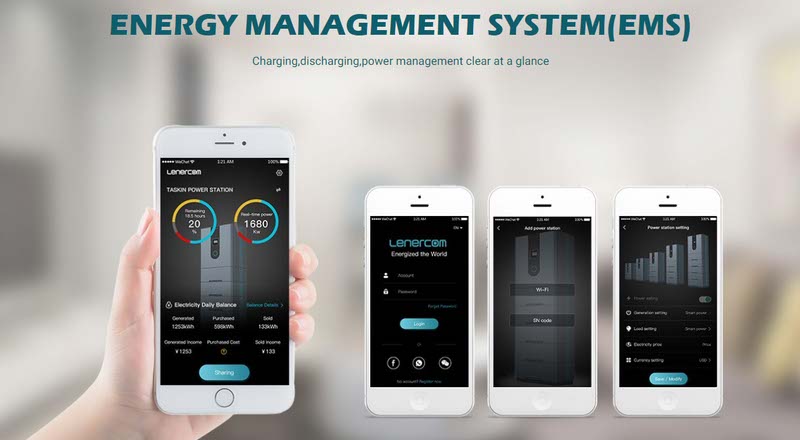

EMS: Hệ thống quản lý năng lượng

Dữ liệu lỗi được tự động kết nối với đám mây Vision EMS, rất thuận tiện cho các nhà phân phối và kỹ sư sau bán hàng giải quyết các vấn đề trực tuyến ngay từ lần đầu tiên.

Hỗ trợ nhiều màu sắc hơn

Hỗ trợ màu tùy chỉnh, màu mặc định của pin lưu trữ điện mặt trời gia đình Vision Residential ESS All-in-one là trắng và xám

III – Thông số kỹ thuật

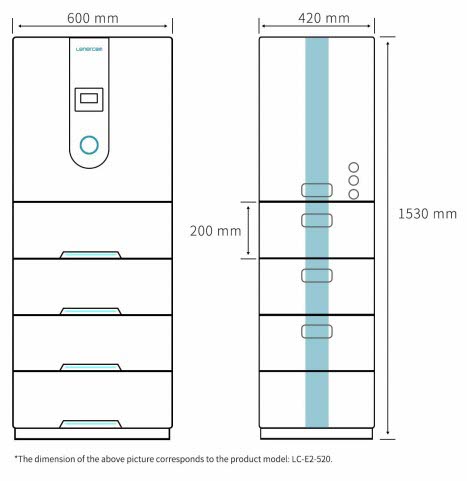

Thông số kích thước Kích thước inverter: 600/420/600mm Kích thước pack pin: 600/420/200mm Kích thước tổng thể: 600/420/1530mm Tùy chọn kết nối: Xếp chồng Thông số kỹ thuật môi trường Nhiệt độ làm việc:  -15~55oC Nhiệt độ khuyến nghị:  25oC Độ cao: 2000m Độ ẩm: 5-95% (không đọng sương) Chống nước:  IP54 Thông số tiêu chuẩn Chứng chỉ: CE/TUV Chứng chỉ an toàn:  IEC 62109-1&2 IEC 62477 EN 61000,UN 38.3

IV – Sơ đồ nguyên lý hoạt động của pin lưu trữ điện mặt trời gia đình Vision

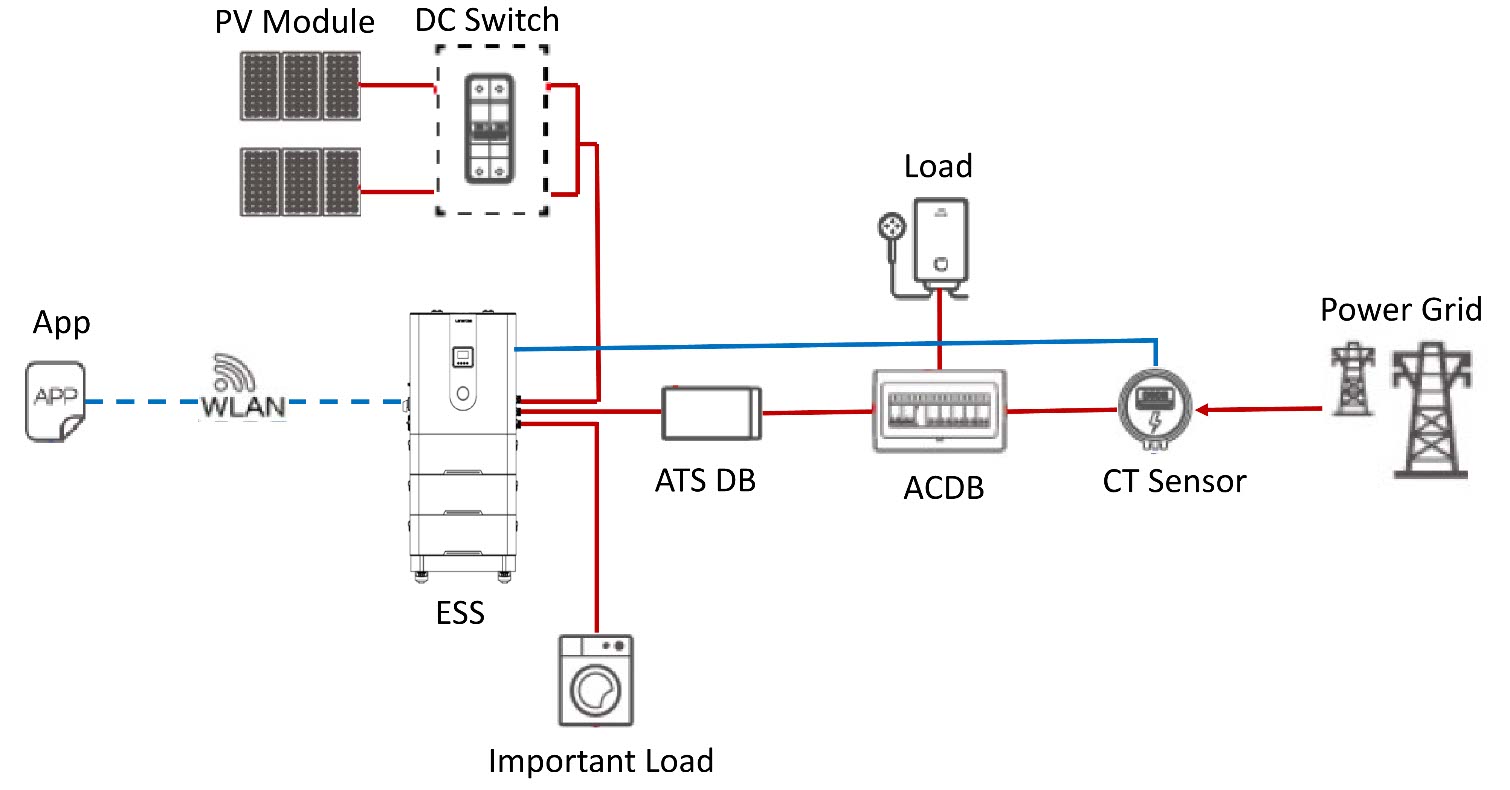

Sơ đồ pin lưu trữ điện mặt trời gia đình ESS hòa lưới

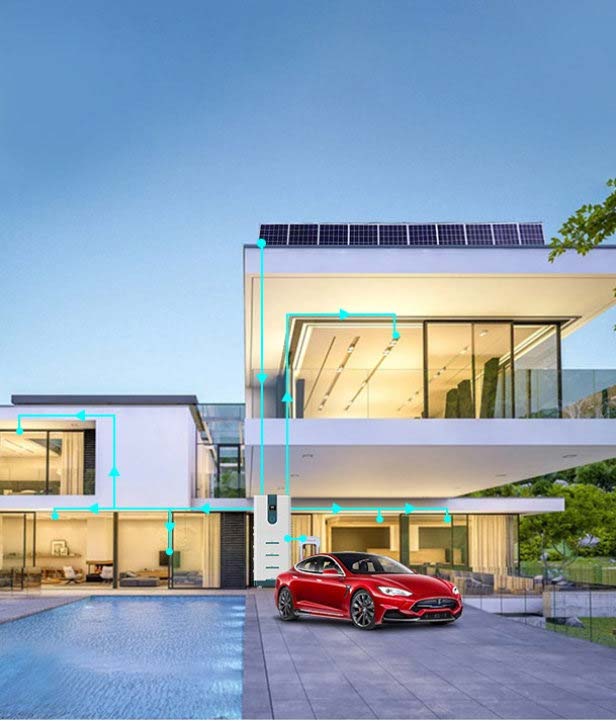

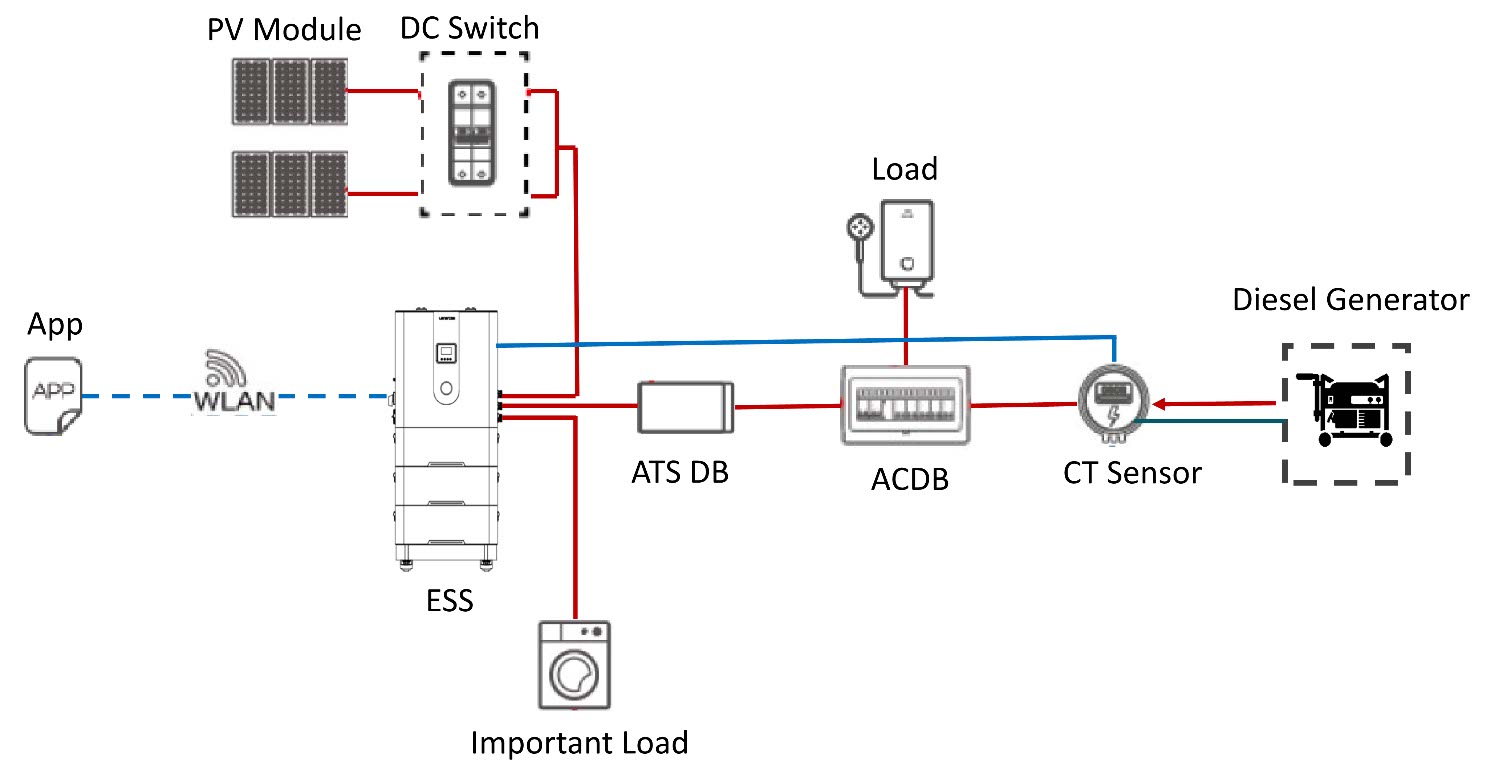

Sơ đồ pin lưu trữ điện mặt trời gia đình ESS độc lập

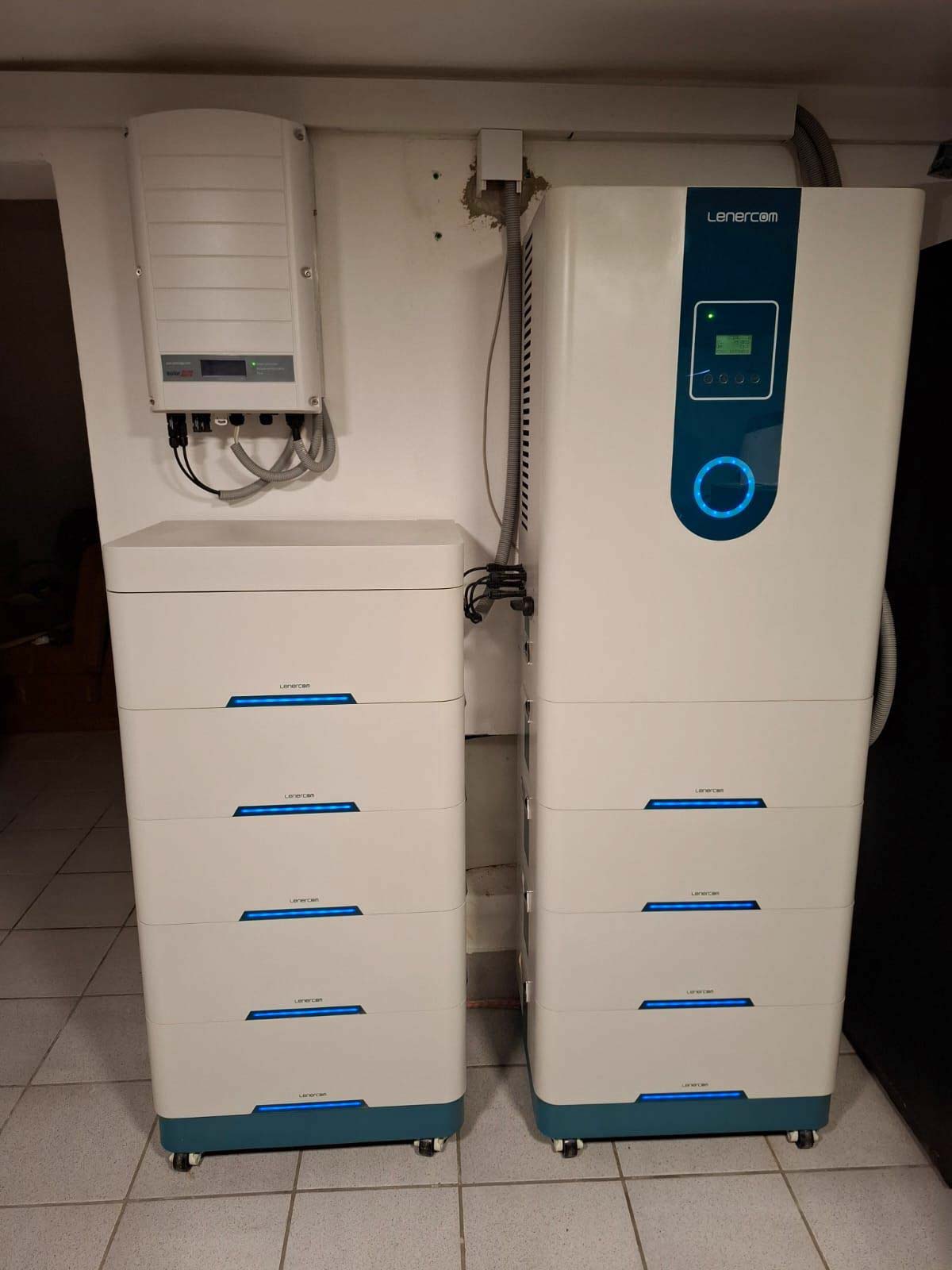

V – Hình ảnh lắp đặt thực tế pin lưu trữ điện mặt trời gia đình Vision
